Грязевик Триумф ТС-568.00.000-07 (Ду-400 Ру-16) корп. 820

Грязевик Триумф ТС-568.00.000-07 (Ду-400 Ру-16) корп. 820: общее описание

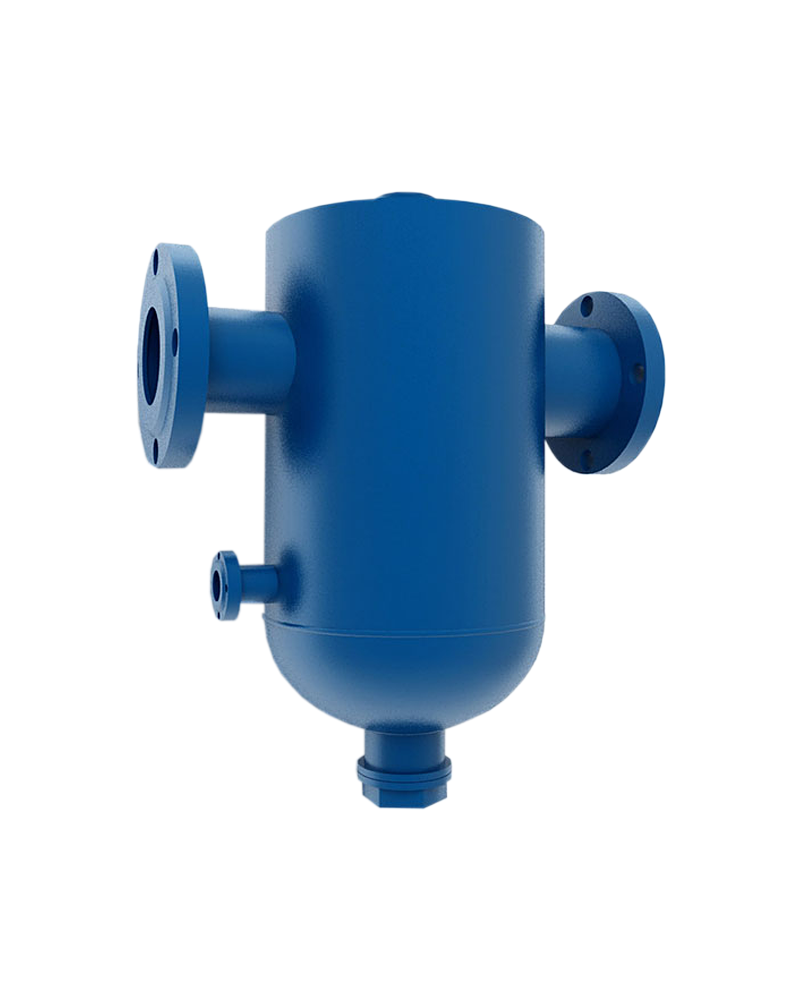

Грязевик Триумф ТС-568.00.000-07 (Ду-400 Ру-16) корп. 820 - предназначен для улавливания и осаждения твердых механических частиц и загрязнений в трубопроводах отопления, горячего и холодного водоснабжения. Модель представляет собой узел расширения трубопровода в виде вертикального корпуса, патрубков входа и выхода воды внутренним диаметром 400 мм с присоединением к трубопроводу под сварку. В верхней части корпуса грязевика установлен фланец с фланцевой заглушкой, через который прочищается или меняется фильтрующая сетка расположенная на выходном патрубке внутри корпуса грязевика, так же в загрушку вварена муфта диаметром 15 мм для установки крана или клапана для выпуска воздуха из корпуса грязевика во время заполнения водой. В нижней части корпуса грязевика расположен люк диаметром 400 мм для прочистки корпуса грязевика от скопившегося отфильтрованного осадка.

Принцип действия грязевика:

- вода, пройдя через входной патрубок грязевика, попадает во внутрь корпуса грязевика, где ее скорость резко замедляется в связи с большим увеличением проходного сечения, взвешенные крупные твердые частицы - песок, ил, окалина оседают на дно, более мелкие частицы улавливанются установленой на выходном патрубке грязевика сеткой с размером стороны ячейки от 1,0 до 3,5 мм.

Конструкция:

- корпус грязевика изготавливается из стали марки Ст20, Ст3, 09Г2С;

- материал фильтрующей сетки нержавеющая сталь марки 12Х18Н10Т.
